内环流熏蒸控温系统2

环流熏蒸系统结构

环流熏蒸系统是通过强制气流循环，促进熏蒸气体在粮堆中均匀分布，达到有效杀虫目的装置。环流熏蒸装置由施药装置、环流装置、检测装置和个人防护用品组成。

　2.1　施药装置

施药装置有钢瓶施药装置和仓外磷化氢发生器，可根据用户需要选择配置。

　2.1.1　钢瓶施药装置

由智能控制模块、减压汽化释温装置、汇流排、气体流量计、电磁阀等组成。采用瓶装的2：98磷化氢、二氧化碳混合气体作为熏蒸剂，实现混合气的减压释放及计量控制。常闭电磁阀设计具有停电自动保护功能，预留远程控制接口，可以实现远程监控功能。同时能够自动按照程序设定时间，进行施药、补药控制。适用于各种仓型，即可用于低浓度、长时间的环流熏蒸，也可用于高浓度、短时间的快速熏蒸。该装置设计先进，具有安全可靠、自动化程度高、控制精度高、使用方便等优点。

　2.1.2　仓外磷化氢发生器

仓外磷化氢发生器是我公司科技人员在总结国内同类产品经验基础上，结合粮食储藏新技术和智能控制技术，设计制造的一种现场产生磷化氢的熏蒸装置。具有安全性能好、保护功能强、自动化程度高的高新技术产品。由可定时定量投药的投药器、反应器、过滤（净化）器、磷化氢气体与二氧化碳混合器、二氧化碳减压释温装置、感应压力表及控制器等组成。

　2.1.2.1　该机的设计制造检验和验收完全符合GB/T17913－1999《粮食仓库磷化氢环流熏蒸装备》和GB150-1999《钢制压力容器》等相关技术要求。

　2.1.2.2　投药器、反应器、净化器、感应压力表等主要部件及其之间的连接材料均采用不锈钢材质，符合GB150-1999的规定。

　2.1.2.3　具有防爆、泄爆功能。

　2.1.2.4　磷化氢发生速度可控，使磷化氢气体与二氧化碳气体混合后磷化氢气体浓度达到1％～2％（W/W）。

　2.1.2.5　意外断电时，具有紧急安全处理功能。

　2.1.2.6　磷化氢气体发生器反应残渣排放达到无公害排放标准。

　2.1.2.7　施药装置各部件采用防渗漏的方式连接。渗漏性符合GB 50235-1997的规定。高压采用金属球面线密封方式。低压采用平面加垫密封方式。

　2.1.2.8　施药过程中使用的二氧化碳符合GB/T 6025的要求。

　2.1.2.9　施药装置的所有承压管道、调节器及附件符合GB 7899、GB/T 14525相关标准的要求。

2.2　环流装置

由环流风机和管路组成，分为固定式、移动式和膜下内循环式。

　2.2.1　环流风机

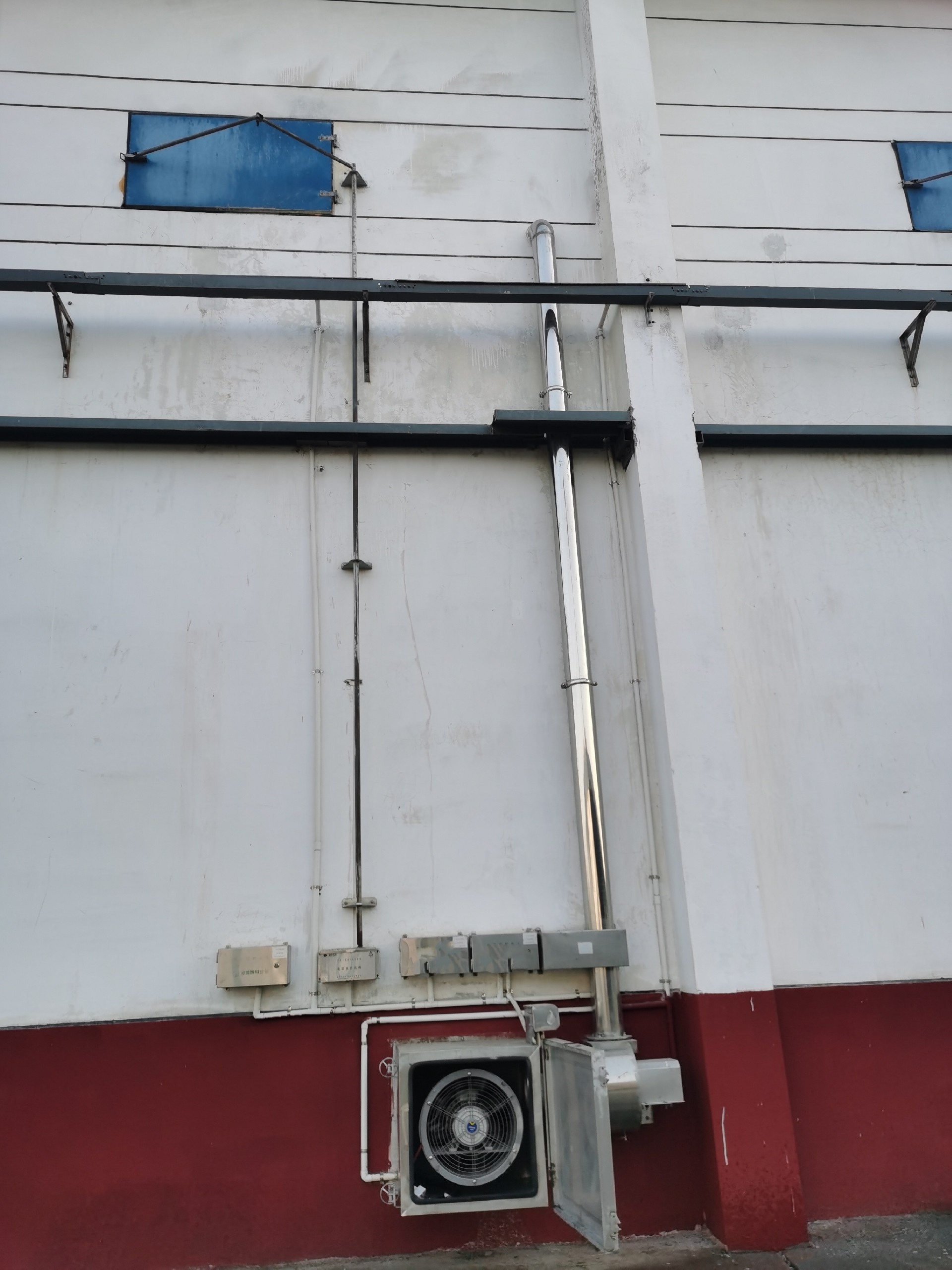

采用防泄漏、防爆（不含电机）和抗磷化氢腐蚀性能的粮食熏蒸专用风机。环流风机与固定环流管路配套使用时，环流风机整体设有防护罩，保护风机防雨、防晒，同时保证正常散热。

　2.2.2　环流管路

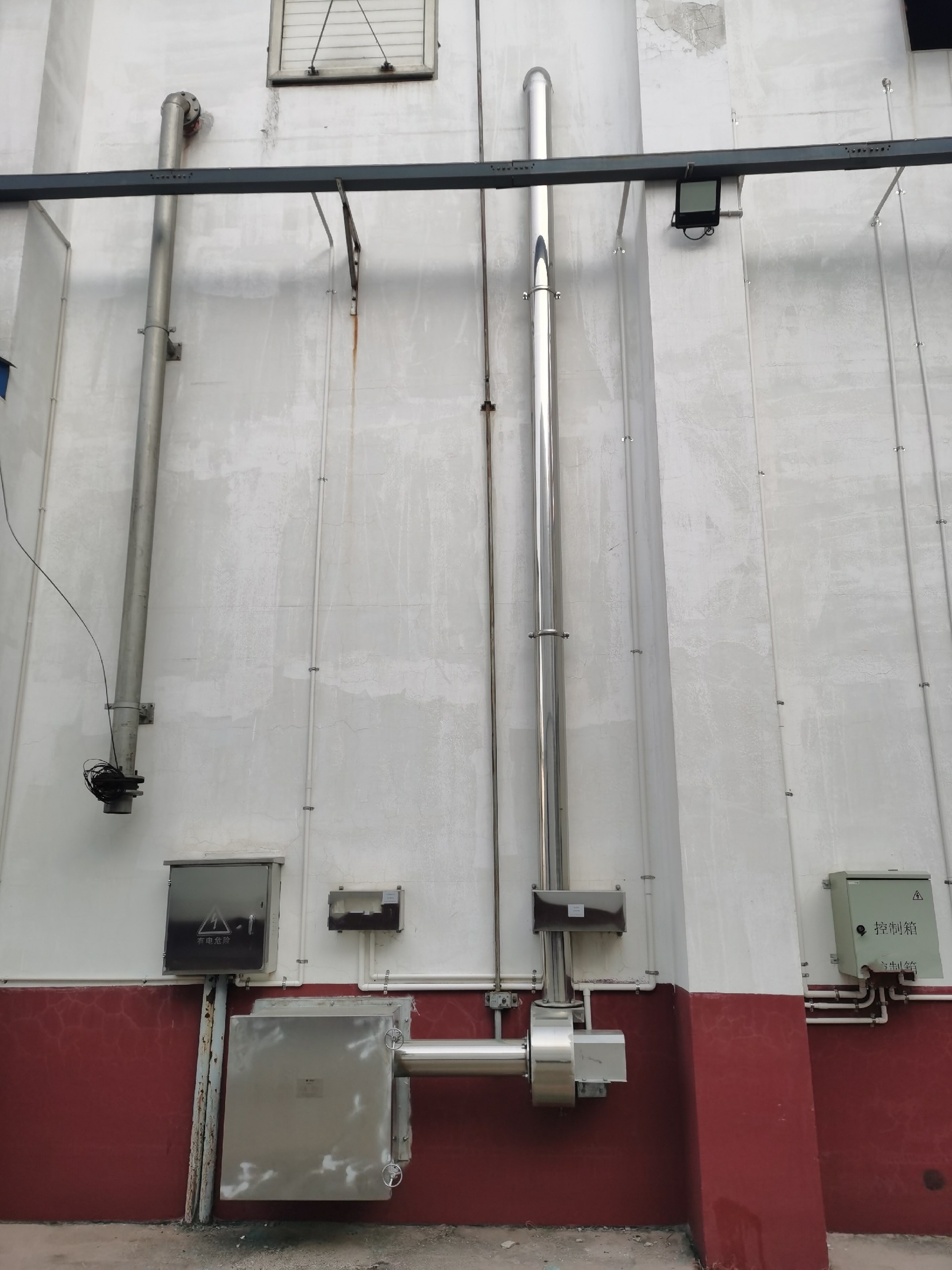

固定式管路为不锈钢材质，壁厚为1.5mm。固定式管路风机进、出口及每一竖向支管与水平管处的连接采用金属软管。

固定式管路一般每个廒间安装一套，（根据实际情况大跨度仓房考虑安装两套）主体固定在仓房外墙壁上。

　2.2.3　移动式环流装置

由环流机和移动软管组成。

环流机控制核心采用单片机控制，可完成全天后自动控制。管路采用具有耐磷化氢腐蚀性能、防泄露、移动方便、截面固定的材料。

　2.3　检测装置

由气体取样装置、检测仪、报警仪组成。

　2.3.1　气体取样装置

一般平房仓每廒间配有2套取样装置（特殊要求除外），保证每廒间不少于5个取样点。检测箱固定在仓房外方便检测的墙壁上。

　2.3.2　磷化氢检测仪

每个库点配备2台磷化氢检测仪。自带取样泵、取样范围大于50米。

　2.3.3　报警仪

每套熏蒸系统配备一台便携式磷化氢报警仪。

　2.4　个人防护用品

有防毒面具和滤毒罐。
