半圆柱形冲孔地上笼的通风出风原理是什么

分为风道风压形成、圆弧布风结构、冲孔导流特性、仓内整体气流路径四部分，同时区分压入送风、吸出排风两种工况。

一、基础压差动力原理

地上笼与通风风机、分配箱连接，风道内部和外部粮堆存在压力差，空气依靠压差穿透冲孔进出粮堆：

1. 压入式通风（谷物冷却、机械降温、环流熏蒸主流）风机向笼体内腔鼓入空气，笼内静压＞粮层孔隙气压，

   空气从冲孔向外扩散进入粮堆，自下而上穿过粮层。

2. 吸出式通风（内环流抽湿、排积热）风机从风道向外抽气，笼内形成负压，粮堆内部热湿空气穿过冲孔吸入风道，集中排出仓外。

半圆柱中空腔体截面积大，风道沿长度方向静压衰减平缓，风道首尾出风量差距小，整条笼布风均匀。

二、半圆弧外形均匀布风原理

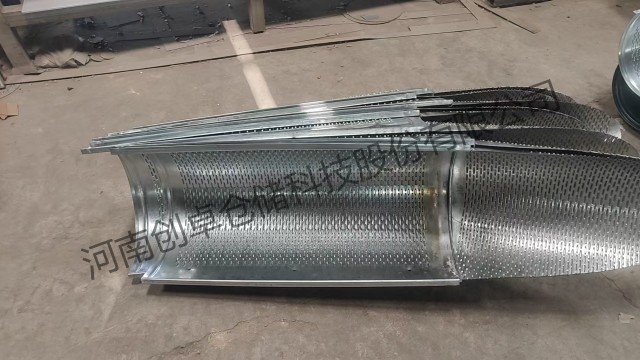

地上笼为倒 U 半圆拱形，仅底部落地窄边无冲孔，上半圆两侧弧面全部布置通风孔：

1. 同一横截面，左右圆弧不同高度同步出风，不存在单侧气流集中、通风死角；

2. 拱形向外凸起，笼体四周被粮食完全包裹，冲孔与粮粒充分接触，空气可全方位渗入粮堆底部空隙；

3. 圆弧无直角涡流，风道内部气流顺畅，风阻远低于矩形风道，风机能耗更低。

三、鱼鳞桥式翻边冲孔导流、防堵核心原理

笼体采用向外向上倾斜 45° 翻边冲孔，是区别普通平板孔的关键：

1. 定向扩散出风气流顺着翻边斜向上喷出，形成发散气流，快速填充粮堆底部间隙，避免气流紧贴笼体表面形成短路。

2. 防漏粮、防堵塞孔口外翻凸起挡边阻挡玉米、小麦、稻谷颗粒落入风道内部，长期使用不会堵死风道，维持稳定通风量。

3. 低风阻透气合理开孔率（支笼 28%～35%），透气面积充足，换热、散湿、熏蒸气体渗透效率高；

4. 主风道开孔率仅 8%～12%，防止靠墙处气流过量短路，平衡仓内风压。




四、仓内完整气流循环路径

多条半圆柱地上笼平行等距铺设，形成仓底均匀静压风网：

1. 风机→分配箱→主地上笼→分支地上笼，空气充满整条拱形内腔；

2. 空气通过圆弧冲孔斜向上穿出笼体；

3. 气流垂直向上贯穿整层粮堆，带走粮粒间热量、水汽或输送熏蒸气体；

4. 气流到达粮面后，由粮面回风装置 / 内环流风机回收，完成整套循环。

总结

  风机在半圆柱形笼内腔建立正 / 负静压差，空气通过半圆拱两侧鱼鳞翻边冲孔斜向上均匀扩散，全方位穿透底层粮堆；

拱形结构保证整条风道风压均衡，翻边冲孔兼具定向送风、防漏粮防堵塞功能，实现仓内整体均匀降温、降水、环流熏蒸。
