海南粮情测控系统

我公司设计的CZ-V型数字粮情系统，秉承先、准、可、稳、快、实、经、兼的相关要求，多年来我们一直致力服务于仓储一线技术需要，专注于安全、准确、可靠的数字粮情系统，研发工作，并根据仓储一线的实际要求不断完善和更新！至今已经发展到第5代产品。

1 机房计算机

机房计算机是符合GB/T 9813要求的工业控制计算机或商用微型计算机。微机通过标准工业接口RS232和检测主机相连。该微机可以是单台微机，也可以是粮库计算机局域网上的某一台微机。这样既可以在直接与检测系统相连的微机上，也可以在粮库计算机局域网上的某台微机上操作使用粮情检测系统。

2 无线太阳能测控主机

无线测控主机放在微机室或总控室内，通过数传电台与分机通讯，进行分机与微机间数据或指令的上传下达。

  功能：

主机是把计算机所发出的命令下达给分机，把分机发出的检测数据进行上传的通讯服务装置。主机通过光电隔离的标准工业接口RS232与计算机进行通讯，通过基于RS-485 的ASCII 码方式的通讯协议发布命令对测控分机（有线或无线模式）进行控制。

   结构形式：外置型

   与计算机隔离方式：光电隔离并带防雷保护

防雷措施：断电时物理隔离、通电电子防雷保护。

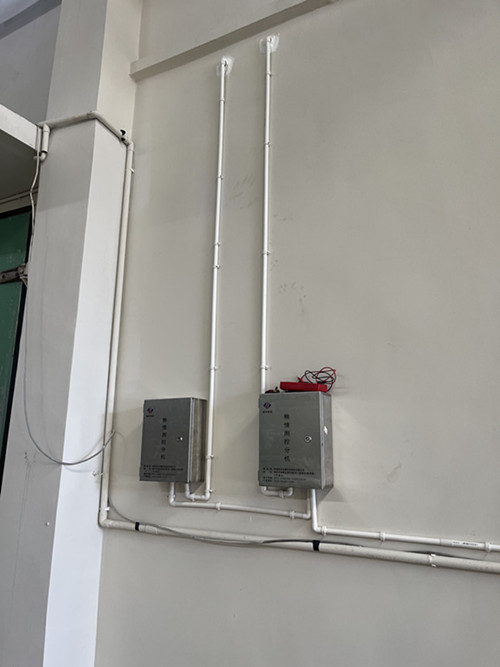

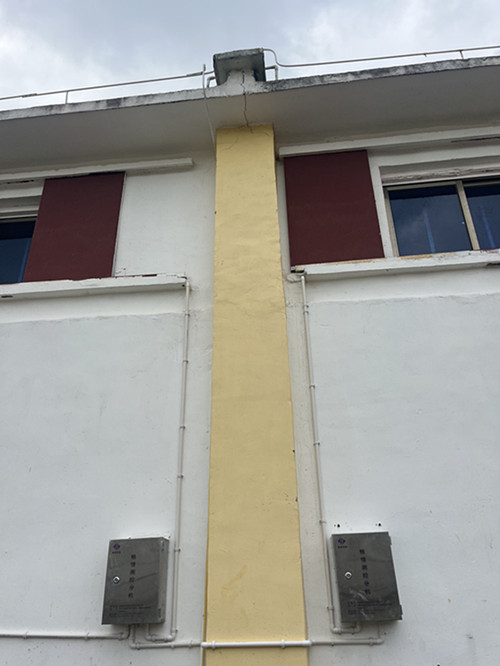

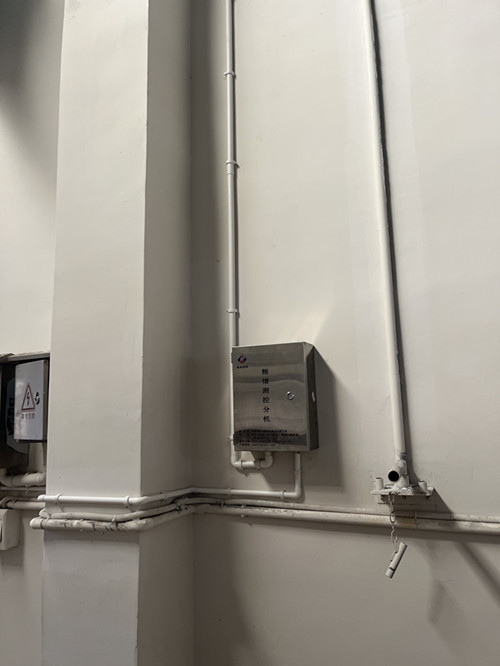

3 无线太阳能检测分机

连接若干数字测温电缆、温湿度传感器、通风控制器等仓房测控设备。

具备以下功能。

（1）接收主机指令采集仓房内粮温、仓房温湿度、仓外大气温湿度数据，粮堆虫害等数据，并上报给主机。

（2）接收主机指令，获取各设备（风机、通风门、通风窗）

状态，并上报状态数据。

（3）接收主机指令，对风机、通风门窗进行开关动作。

（4）具有信号互锁、顺序输出、延时控制等可编程功能。

与主机通讯模式：无线数据传输

防雷措施：断电时物理隔离、通电时电子防雷保护。

4 数字式测温电缆

    温度传感器：采用美国DALLAS公司生产的优质高性能数字式温度传感器DS18B20。

导体材料：0.3 mm2镀锡铜线

绝缘材料：聚氯乙烯（PVC）

套材料：聚氯乙烯

护套外径：8.5±0.2mm

抗拉强度：2.7KN

结构特点：直接与测控分机相连，直接拔插。

5 温湿度传感器

    功能：接收分机指令，采集仓房外环境温湿度和仓房内上部空间温湿度数据传送到分机进行处理。

    特点：湿度传感器采用法国HUMIREL公司原装进口湿敏元件HS1101，专用于恶劣环境下的湿度检测。

6 水分传感器

功能： 通过开孔透气的探杆将传感器埋设在粮堆中，实时检测粮食平衡水分。以实现无法从粮情远程测控平台获取粮堆水分数据时，系统自动获取粮堆平衡水分数据的功能。

特点： 实时检测粮堆内指定位置的温度、空气相对湿度，通过智能通风系统pc机端相应的查询换算模型，查询、换算出对应粮种对应温湿度条件下的粮食平衡水分，检测值与粮堆深度、粮食密度以及粮食杂质无关。
