通风地笼分配箱

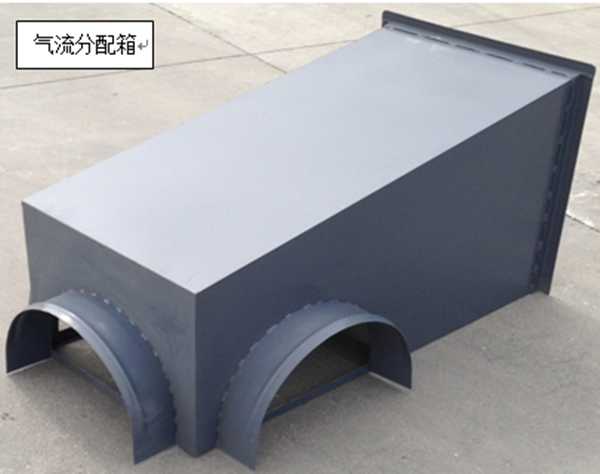

1、气流分配箱

1.1、规格:长1250mm×630mm×700mm 。

1.2、材料:气流分配箱由3mm优质钢板和角铁焊接而成;箱体采用3.0mm厚热轧钢板,内部框架采用30×2.5等边角钢。

1.3、表面:分配箱所有铁件除锈后刷防锈漆两道,明露部分再刷油漆两道;灰酚醛防锈漆两面(三峡牌)。

1.4、连接:分配箱前端与过墙管相连采用法兰联接,法兰制作平整,与墙壁采用对接方式,保证不漏粮。表面除锈内加强筋,内做热镀锌防腐处理。可承受6.5米粮高压力而不变形;分配箱后端与主风道采用压筋式连接。备有调节阀,调节阀为仓外调节式,起气体静压、均匀分配气流的作用;气流调节阀调节角度不小于80,布置在一机三道中间一个支风道、在一机四道中间二个支风道的第一节空气发分配上;检测孔位置在每个支风道的第一节空气分配器上,气流调节阀应作不低于热镀锌的防腐处理;箱体靠墙端卡装三元乙丙密封胶条,保证与墙体贴合严密,不漏粮(须与通风管口匹配,尺寸以实测为准);与主、支风道连接端压制连接筋,互扣搭接,压筋宽度20mm,压筋深度7mm,压筋形状与主支风道一致,与其他部件连接后不得有翘拱现象,连接后所有缝隙不大于2mm。
